ecore

Software Reference Architecture.

Die Real-Time Control Platform für anspruchsvolle Steuerungsanwendungen.

60.000 Engineering-Stunden. Eine Plattform. eine Applikation.

ecore ist mehr als eine Echtzeit-Steuerungsplattform. Sie ist die Grundlage für industrielle Regelungsanwendungen, die deterministische Verhalten, höchste Verfügbarkeit und minimale Latenzen fordern.

Die Plattform basiert auf dem AMD® Zynq® UltraScale+ MPSoC und ermöglicht die parallele Ausführung latenzarmer Regelungsalgorithmen – optional modellbasiert mit Simulink® – gemeinsam mit einer eingebetteten Linux-Distribution.

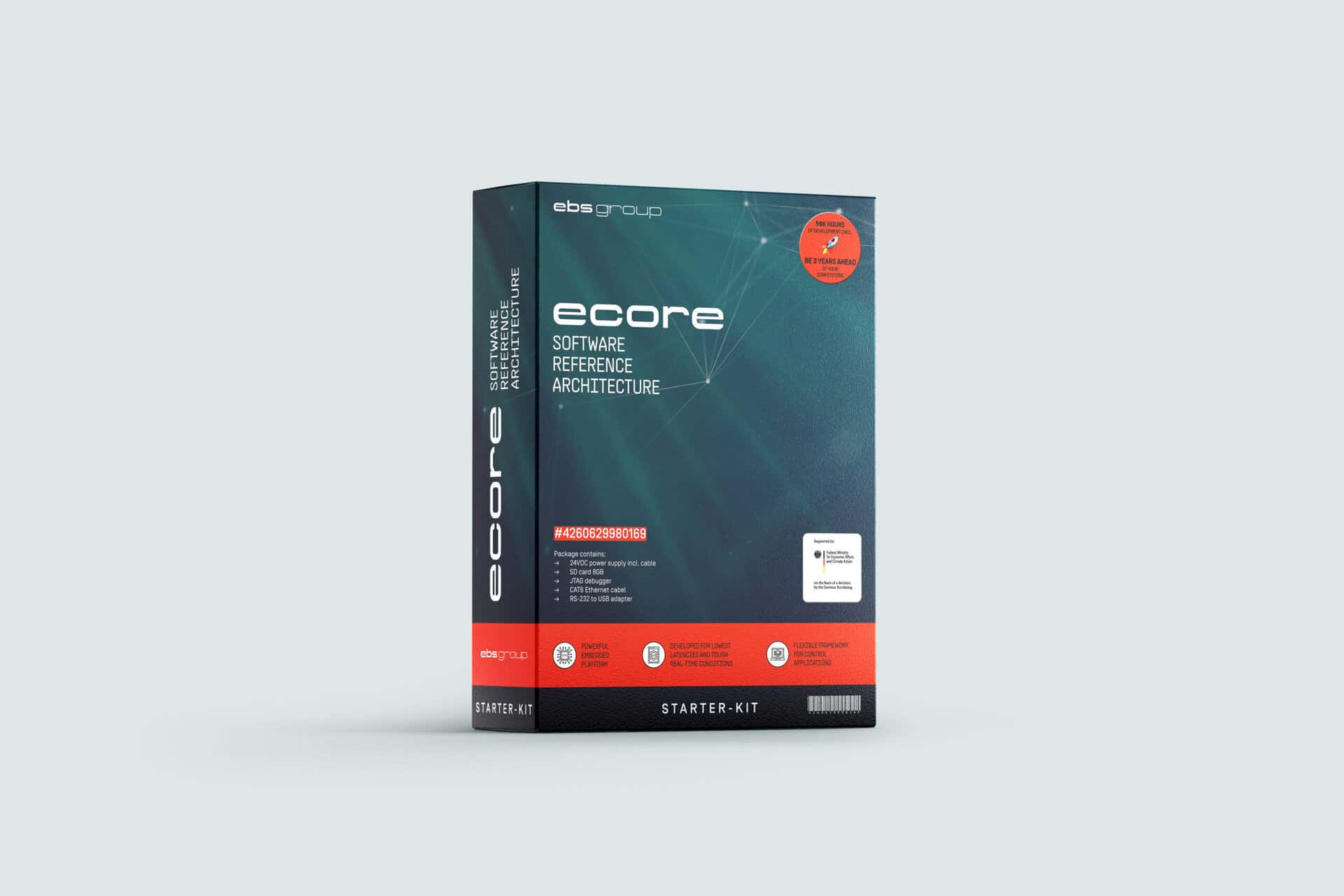

ecore Software Reference Architecture – Starter-Kit:

Simulink® Target
Real-Time Tracing
PLL Sync
Soft PLC

Was ecore einzigartig macht

Erstmalige Integration von RTOS, embedded Linux und FPGA in einer Plattform. Kein Kompromiss mehr zwischen Echtzeitfähigkeit und Betriebssystem-Komfort. Ein Hypervisor isoliert Linux von den Echtzeit-Cores – bei einer Hypervisor-Latenz von unter 3 µs.

Hard Real-Time – messbar. Stabiler 10-kHz-Applikationszyklus auf den CPU-Cores. FPGA-seitig sind Zykluszeiten bis 0,01 µs erreichbar. Der Master-Slave-Roundtrip liegt unter 1,6 µs, der Jitter unter 35 ns.

100 % modellbasierte Entwicklung. Der integrierte Simulink® Target für RTOS und FPGA macht eine vollständige Toolchain-Einrichtung überflüssig. Steuerungsalgorithmen werden direkt aus Simulink® auf die Zielhardware deployt.

Skalierbar durch Master-Slave-Architektur. Bis zu 32 Slaves pro Master lassen sich über CAT6a-Verkabelung anbinden. Slaves übernehmen die Sensor- und Aktorschnittstellen direkt im Schaltschrank.

Remote Software Update. Der A/B-Updatemechanismus ermöglicht ferngesteuerte Software-Updates mit Signing, Verschlüsselung und automatischem Rollback im Fehlerfall.

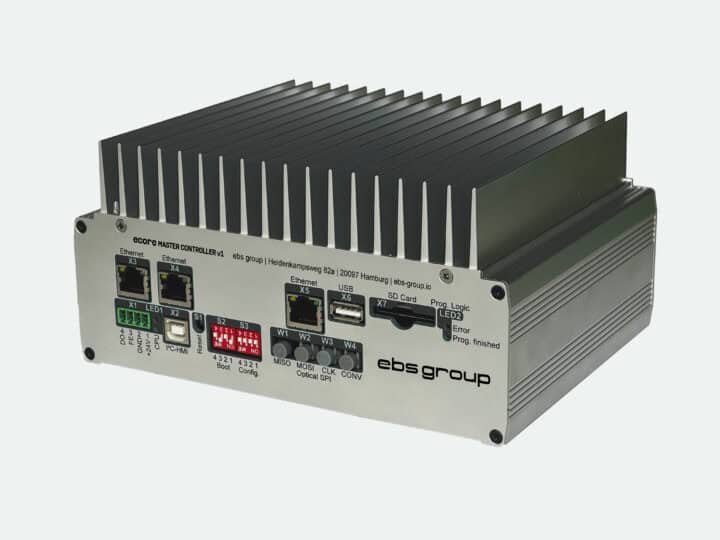

ecore Master Controller V1:

Industriegehäuse
AMD® Zynq® UltraScale+ ZU9EG,
8 Erweiterungssteckplätze
passiv gekühlt

Industrie-Controller mit Kühlrippen und Anschlüssen

Download:

ecore Broschüre

Vorteile auf einen Blick

Kürzere Time-to-Market – kein Neustart von null. Sie profitieren direkt von 60.000 investierten Engineering-Stunden.
Geringere Kosten – kein separates HiL-System notwendig. Entwicklung, Rapid Prototyping und In-the-Loop-Tests auf einer Plattform.
Fokus auf die Kernkompetenz – wir entwickeln und pflegen die Referenzarchitektur. Sie entwickeln deine Applikation.
Sofort verfügbare Hardware – einsetzbar als Entwicklungsplattform, Prüfstand oder in der Serienproduktion.
In-Field-Erfahrung – ecore Hardware und Software sind bereits in industriellen Serienprojekten im Einsatz.

Typische Anwendungsfelder

Frequenzumrichter · Multi-Level-Inverter · Robotersteuerung · Automatisierte Prüfstände · Sensor-Datenfusion · Hochgenaue Messtechnik · Autonome Systeme · LiDAR / RADAR / SONAR
